LIBERANDUM · MODÈLE 3DLiberandum · Radiogoniomètre RF portatif
Liberandum
L’appareil Vestarax portatif : deux antennes directionnelles, un récepteur de 1 MHz à 6 GHz et un téléphone robuste qui indique à l’opérateur dans quelle direction marcher.
En service auprès des équipes SUMI de la MRC de Matawinie et de l’AQBRS en Estrie. Lors d’une simulation avec le service d’incendie, deux opérateurs munis d’un Liberandum ont refait une vraie recherche de 52 heures, à partir des informations fournies par la Sûreté du Québec à l’époque, et ont trouvé l’appareil en 5 heures environ.
À l’intérieur du Liberandum
Deux antennes, un récepteur, un azimut.
Le Liberandum écoute sans émettre. Il n’envoie aucun signal à l’appareil recherché, ne le brouille pas et ne l’interroge pas : il le capte, le distingue du bruit ambiant et indique à l’opérateur dans quelle direction marcher.
- 01Détecter
Deux antennes directionnelles
Une paire d’antennes directionnelles à l’avant de l’appareil. Ensemble, elles établissent un azimut unique sur la source.
- 02Recevoir
Un récepteur logiciel, de 1 MHz à 6 GHz
Cellulaire, radio portative, Wi-Fi, Bluetooth et liaisons de contrôle de drones, dans une seule chaîne de réception. Passif : il ne fait qu’écouter.
- 03Comprendre
Le moteur Vestarax
Une classification assistée par IA, avec Orion, l’IA de Copernix, distingue la cible du trafic ambiant pour que l’opérateur suive un seul signal.
- 04Agir
Un azimut à l’écran de l’opérateur
Un téléphone robuste fixé à l’appareil affiche l’azimut, la carte et l’historique des balayages. Environ 120 m en forêt dense, 700 m en montagne, plus de 2,5 km en terrain dégagé.
Logiciel de l’opérateur
Trois façons de lire un signal.

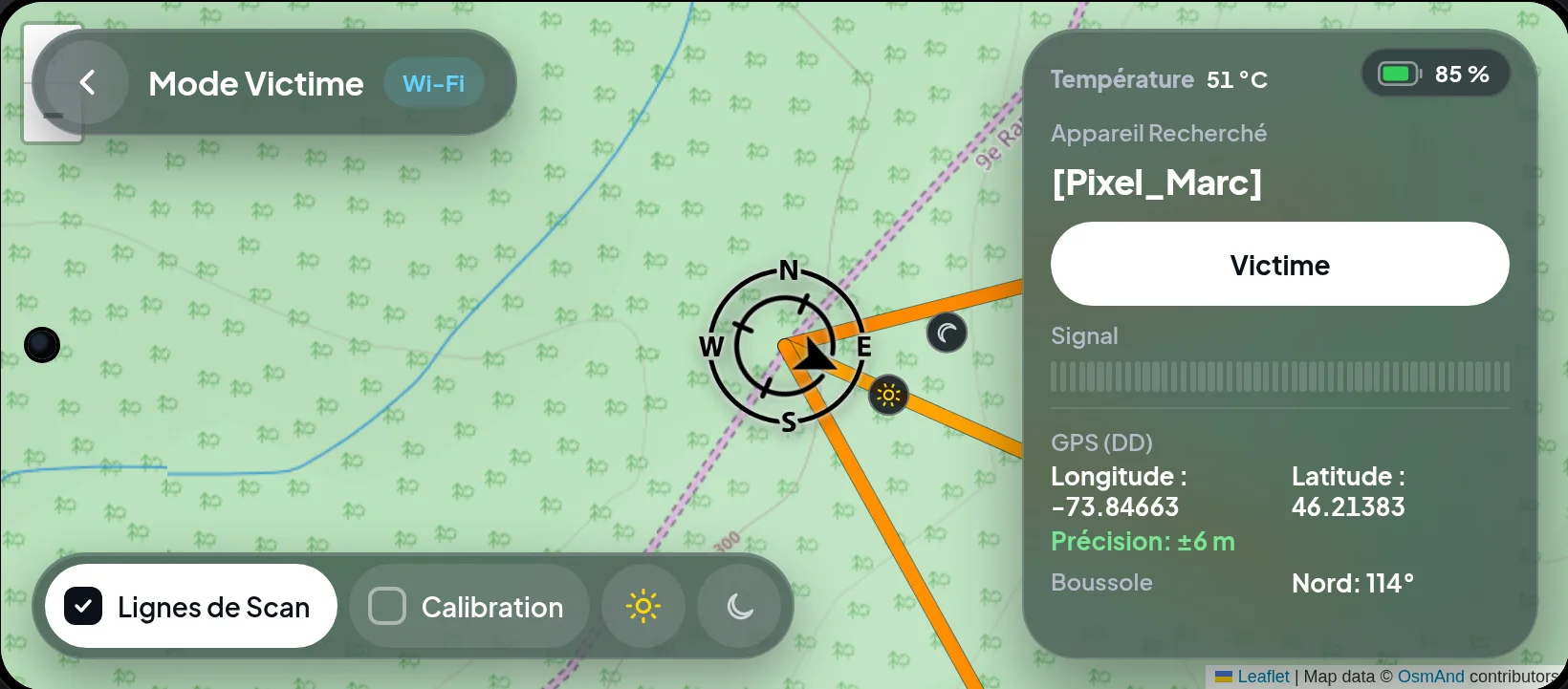

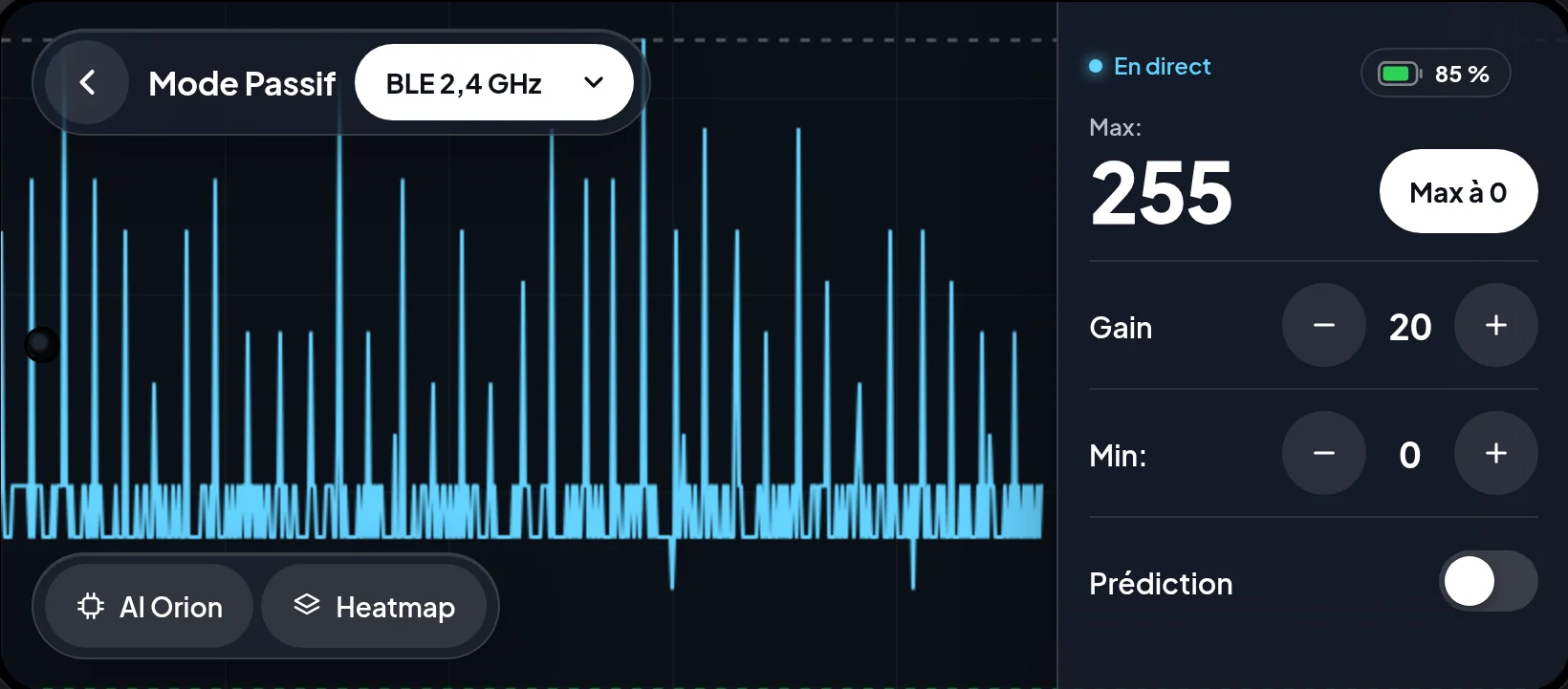

Ces images proviennent du logiciel même du Liberandum. L’opérateur change de mode à mesure que la recherche se resserre : trouver où est le signal, le cartographier, puis confirmer à qui appartient l’appareil.

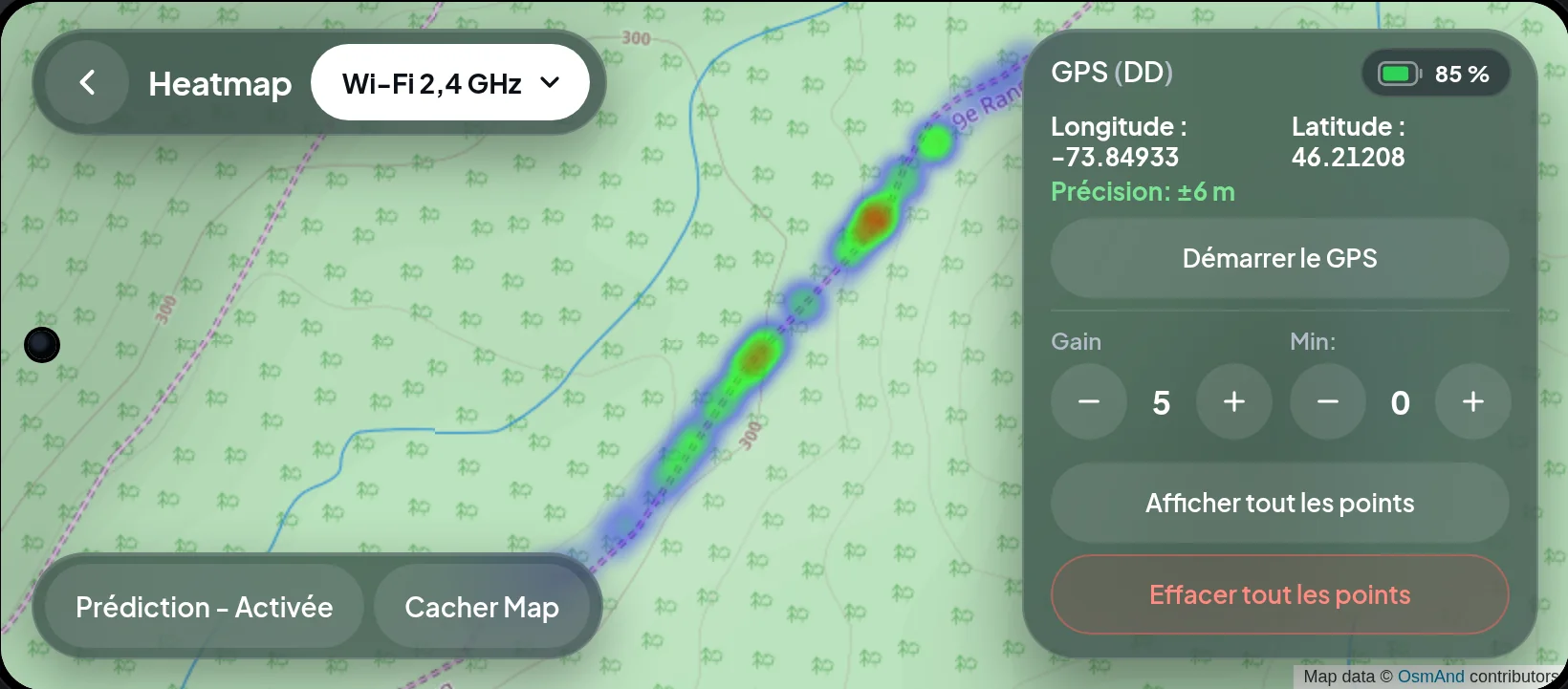

Mode Heatmap Passif
Couvrir le terrain, puis lire la carte.
Le mode Heatmap Passif reprend les lectures du graphique du mode Passif et les affiche sur une carte en temps réel, à la position GPS exacte où chacune a été reçue. Installez le Liberandum dans un véhicule ou sur un drone, couvrez un secteur, et la plus forte émission ressort en rouge.
- 01Enregistrer
Chaque lecture a sa position
Le GPS du téléphone situe chaque lecture du mode Passif pendant que vous roulez sur un chemin ou survolez une grille.
- 02Lire
Des zones chaudes, pas des peaks
Le bleu est faible, le rouge est le plus fort. Le Gain et le Min recolorent les points pour faire ressortir la source.
- 03Resserrer
Envoyer l’équipe vers le rouge
Repassez en mode Passif ou Actif à pied, en partant du secteur qui s’est allumé.
Portée directionnelle
La portée dépend du terrain
Les arbres absorbent la RF. Les crêtes la bloquent. Nous publions le petit chiffre à côté du grand, pour qu’un responsable de recherche puisse dimensionner sa grille.
BARRES À L’ÉCHELLE LINÉAIRE
Essai terrain payant
Voyez-le trouver un signal.
Essais terrain payants. Deux membres de l’équipe Copernix se rendent sur votre terrain, forment votre équipe et réalisent un test à l’aveugle. Les déplacements font l’objet d’une soumission forfaitaire.
